Ревизия - прочистка для труб из ПВХ

 Ревизия-прочистка ТП-98.100 для труб из ПВХ или ПП применяется с целью организации доступа к скрытой проводке канализационных магистралей и доступу в горизонтальные и вертикальные канализационные стояки, при необходимости их обслуживания и чистки. Ревизия-прочистка имеет декоративную крышку из нержавеющей стали, которая способна воспринимать внешние механические нагрузки. Выпускной патрубок ревизии-прочистки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.) соответствующего диаметра.

Separator
Ревизия-прочистка для труб из ПВХ ТП-98.100

присоединительный размер (диаметр выпускного патрубка) – 110 мм;
максимальная температура эксплуатации – не более 60°C;
срок службы – не менее 50 лет;
макс. допустимая нагрузка на смонтированное изделие – не более 300 кг;
масса – не более 850 г.
ВНИМАНИЕ! Повышение температуры свыше 60°C до 85°C снижает максимально допустимую нагрузку на изделие, так как пластиковые корпус и пробка изделия выполняют несущую функцию. В этом случае нагрузка на смонтированное изделие не должна превышать 200 кг.

Чертеж габаритных размеров ТП-98.100
Технический паспорт ТП-98.100
Ревизия для труб ПВХ

технические характеристики ревизии ТП-98.100


Состав изделия и комплектность

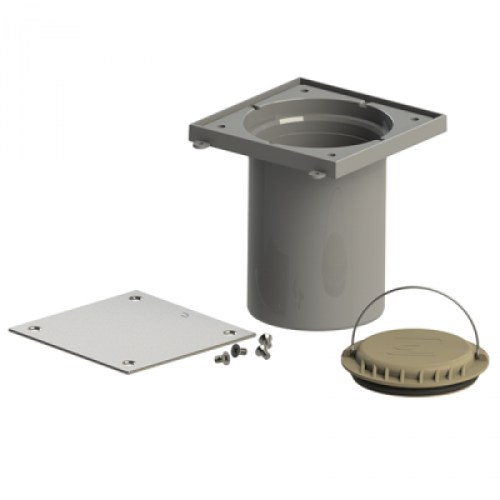

       В конструкцию ревизии-прочистки для труб ТП-90.100 (рис. 1) входят:

Корпус из АБС пластика;
Крышка из нержавеющей стали;
Винты из нержавеющей стали (4 шт.);
Пробка-заглушка из стеклонаполненого полиамида;
Уплотнительное резиновое кольцо ГОСТ 9833-73;
Ручка.
       Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы

       Ревизия-прочистка для труб представляет собой корпус 1 с декоративной крышкой из нержавеющей стали 2, который имеет выпускной патрубок диаметром 110 мм для присоединения труб из ПП и ПВХ. При необходимости выпускной патрубок диаметром 110 мм допускается отрезать на требуемую длину.

       Корпус имеет монтажные проушины для крепления.

       Крышка крепиться на корпус при помощи четырех винтов 3. Которые, в случае необходимости получения доступа к трубопроводной сети, отворачиваются и крышка снимается.

       Для обеспечения герметичности и предотвращения проникновения посторонних запахов из трубопроводной сети конструкцией предусмотрена пробка-заглушка 4 с уплотнительным резиновым кольцом 5. Пробка-заглушка выполнена из высококачественного стеклонаполненого полиамида и выполняет несущую функцию, воспринимая действующие на ревизию-прочистку внешние механические нагрузки. Для удобства извлечения, в случае необходимости получения доступа к трубопроводной сети, пробка-заглушка снабжена ручкой 6.

Габаритные размеры ревизии для труб

Габаритные размеры ревизии для труб ТП-98.100

ТП-98.100

Техническое обслуживание

       Изделие должно эксплуатироваться по назначению. Ревизию-прочистку для труб ТП-90.100 нельзя использовать при температурах, неоговоренных в техническом паспорте.

       С требуемой периодичность проверять крепеж крышки, целостность пробки-заглушки (особенно при горизонтальной установке в случае восприятия механических нагрузок). В случае необходимости, для простоты извлечения пробки-заглушки, смазать уплотнительное кольцо силиконовой смазкой для монтажа труб.

       Во избежание ухудшения внешнего вида декоративной крышки не рекомендуется использовать едкие очистители и моющие щелочные средства, содержащие хлор и аммиак.

       Изделие не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. При железнодорожных и автомобильных перевозках изделия допускаются к транспортировке только в крытом подвижном составе. Обращаться с товаром с соответствующей осторожностью, избегая ударов и вмятин. Изделие должно храниться в упаковке предприятия-изготовителя.

       ВНИМАНИЕ! Перед вводом изделия в эксплуатацию проверить затяжку четырех винтов крепления крышки.

Гарантийные обязательства

       Гарантийный срок на изделие составляет 12 месяцев со дня продажи. Гарантия распространяется на все заводские и конструктивные дефекты. Данная гарантия не распространяется:

на повреждения, возникшие в результате монтажа неквалифицированным персоналом, или с нарушением требований настоящего паспорта;
на поврежденное изделие в результате отрезания выпускного патрубка диаметром 110 мм на требуемую длину;
при наличии повреждений в результате ударов, а также других механических или температурных повреждений.
