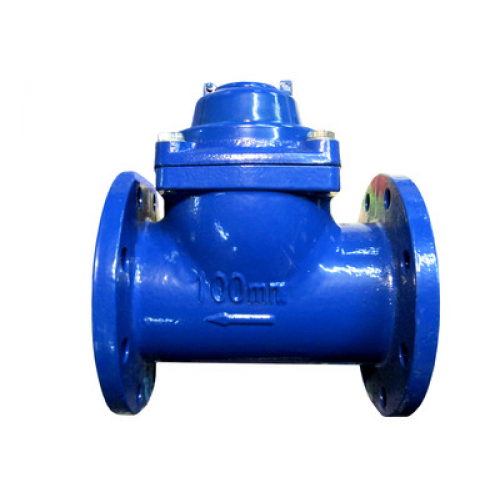

Счетчик воды ВТ-100 Х фланцевый МЕТЕР
17290 р.
Код товара: 1_23131
Ду, мм: 100
Температура рабочей среды, °C: +5...+40, холодная
Рабочее давление, МПа: 1,6
Метрологический класс: класс А - при вертикальной установке; класс В - при горизонтальной установке
Наименьший расход, м3/ч: 1,8
Номинальный расход, м3/ч: 60
Наибольший расход, м3/ч: 120
Выходы, интерфейсы: без интерфейсов и выходов
Счетный механизм: стандартный
Наибольшее значение указателя (индикатора): 999999 м3
Наименьшая цена деления: 0,001 м3
Присоединение к трубопроводу: фланцевое, 8 отверстий
Монтажная длина, мм: 250
Высота, мм: 285
Ширина, мм: 215
Межповерочный интервал: 6 лет
Масса, кг: 15,8
Тип: тахометрический, турбинный, сухоходный
Комплект поставки: счетчик - 1 шт, паспорт - 1 шт, упаковка - 1 шт
Гарантия: 1 год
Срок службы, не менее: 12 лет
Страна производителя: Россия
Вес продукта: 15.8 kg


Назначение и область применения Счетчика холодной воды, МЕТЕР ВТ-100-Х
Счетчики воды турбинные МЕТЕР ВТ-100-Х предназначены для измерения объема холодной воды, протекающей по трубопроводу, при температуре от 5°С до 40°С и рабочем давлении в водопроводной сети не более 1,0 МПа (10 кгс/см2).

Краткое описание Счетчика холодной воды, МЕТЕР ВТ-100-Х
Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с магнитной муфтой и счетным механизмом). Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды.

Основные технические характеристики Счетчика холодной воды, МЕТЕР ВТ-100-Х

№ Наименование параметра
Норма
1 Метрологический класс
А
В
2 Расход воды, м3/ч
- минимальный, Qmin
4,8
1,8
- переходный, Qt
18
12
- номинальный, Qnom
60
- максимальный, Qmax
120
3 Пределы допускаемой относительной погрешности, %
- в диапазоне расходов от Qmin до Qt
±5%
- в диапазоне расходов от Qt до Qmax
±2%
4 Температура измеряемой среды, °С
+5...+40
5 Давление измеряемой среды, МПа, не более
1,6
6 Масса, кг, не более
15,8
7 Длина, мм
250
8 Высота, мм 285
9 Ширина, мм 215
10 Соединение фланцевое 8хМ16
11 Средний срок службы, лет, не менее
12

Монтаж Счетчика холодной воды, МЕТЕР ВТ-100-Х
Счетчики воды предназначены для установки на горизонтальном участке трубопровода с прямым участком 5 Ду до счетчика и 1 Ду после счетчика (Ду - диаметр условного прохода).
Счетчики воды могут быть установлены на вертикальном участке трубопровода. При этом они работают в диапазоне расходов, соответствующему классу А.

Вертикальная установка - класс А
Горизонтальная установка - класс В

Комплект поставки Счетчика холодной воды, МЕТЕР ВТ-100-Х
Счетчик воды, МЕТЕР ВТ-100-Х - 1 шт.
Паспорт - 1 шт.
Упаковка - 1 шт.

Межпроверочный интервал Счетчика холодной воды, МЕТЕР ВТ-100-Х
- 6 лет.
